1、陰級線及重錘

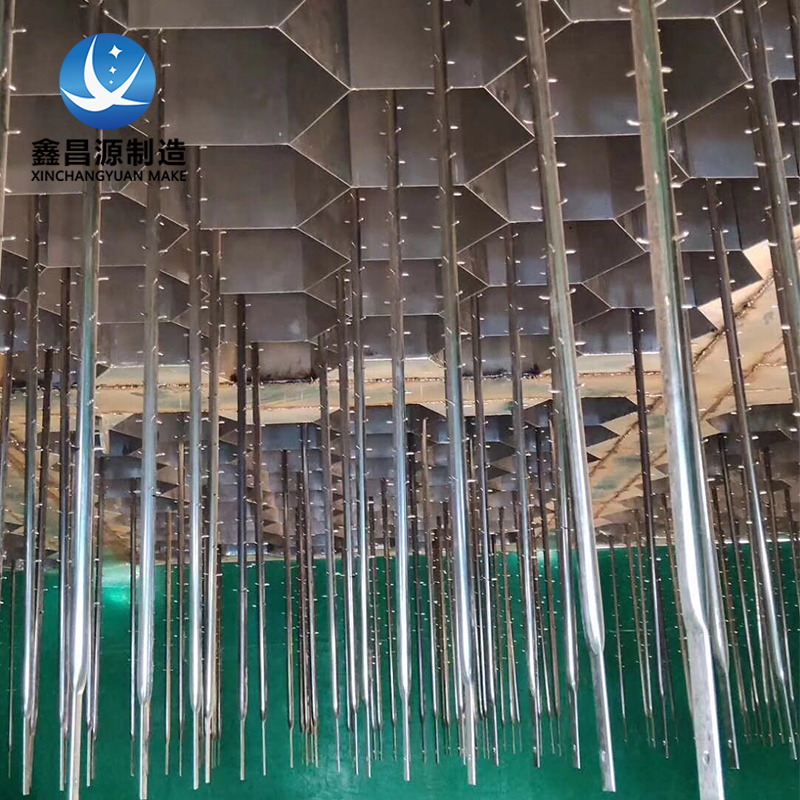

濕式電除塵器陰極系統均為高壓負電設備，通過高頻電源提供80kV電壓。陰極線設置在陽極管中心線上，陰極線材質通常為 TC4 鈦合金金屬線（管）或Alloy59合金金屬線（管），線上帶有間距均勻的金屬芒刺，依靠放電原理，陰極線與陽極管間形成電暈，捕捉煙氣中的固體顆粒和氣溶膠等。陰極線是濕式電除塵器的核心部件。

每根陽極管對應布置一根陰極線，正常的項目中濕式電除塵器陰極線設置數量與陽極管分組一致，不同分區間陰極系統不相互連接。

陰極線本身自重很輕，為保證陰極線在煙氣環境下可靠繃緊，且可定向膨脹，在每根陰極線底部設有重錘。重錘與陰極線間以銷軸連接，配合導向框架的安全導向環，可有效保證在陰極線斷裂時重錘不會掉落。

在安裝陰極線之前，所有管束上部應進行徹底清潔，底部地面要清潔干凈，防止雜物隨風上行到陰極線上，投運前必須重復此檢查工作。同時，控制陰極線與管束的同心度（可局部調整框架及限位環距離）≤10mm。

2、陰極固定框架

陰極系統通過絕緣子吊掛在殼體上。陰極線通過在陽極管束上方的固定框架吊掛。陰極固定框架主要作用有兩方面：

①陰極線的定位及吊掛；②傳遞來自高頻電源的高壓電至每根陰極線。陰極線通過圓鋼掛鉤吊掛在陽極管束上，荷載通過扁鋼、C 型鋼和箱型框架逐級將荷載傳遞到電陰極支撐架的組合。

主要安裝要求：

①兩對角線長度相互差值≤L/1000（L 為對角線長度）且≤8mm；

②懸掛檢查其平面度為 10mm；

③按圖要求檢查幾何尺寸；

④電陰極支撐架的組合應在地面的平臺上進行，組合時應及時檢查及校正，吊裝就位后找正；

⑤撐架上橫梁槽鋼與頂梁底面允許偏差±2.5mm；

⑥同一電場或室內的前后兩個支撐架應等高允許偏差±2.5mm，其間距和對角線長度相互差值≤8mm；

⑦用線墜檢查每個支撐架的平面度為10mm；

⑧用臨時支撐將電暈極支撐架與立柱點焊定位，待陰極框架及電陰極支撐絕緣子全部裝完后拆除。

3、陰極限位框架

在陽極管束下方設有陰極導向框架，用于對陰極線提供導向限位。每根陰極線配重錘均穿過一個限位環，每個模塊的限位環均連接在一個框架上。每個框架通過多根陰極線吊掛在固定框架上。框架間的連接件開腰形孔，現場安裝時可根據實際情況調節間距。每個分區的導向框架通過多個絕緣子吊掛在殼體上

4、絕緣子

由于陰極系統帶高壓負電，殼體為陽極接地，所以需通過絕緣子保證將陰極系統的荷載傳遞給殼體的同時有效絕緣。自陰極框架中引出的傳力懸臂通過吊桿吊掛在陶瓷材質的絕緣子上，陶瓷絕緣子將荷載傳遞至絕緣子外殼。為避免短路，絕緣子外殼到陰極系統間留有足夠的距離。

為吹掃絕緣子上的積灰，并平衡煙氣系統壓力，絕緣子外殼中通入加熱后的密封風，為保持絕緣子干燥，避免材料腐蝕，絕緣子外殼內還應設有電加熱器。每個供電分區的陰極固定電陰極系統的絕緣支撐由一個帶電加熱器的底座和支撐絕緣子組成。在運輸和安裝過程中，必須確保避免損壞支撐絕緣子并要防潮。

安裝過程中應非常小心地搬運支撐絕緣子，插入前，應挑選并用手燈檢查，不得有裂紋。支撐絕緣子中心線與懸掛吊桿中心線應重合，其同軸度為 5mm。用于將鋼部件與瓷件隔離開的絕緣子上部和底部的墊圈應完全平面放置，因墊圈易碎，應小心搬運，損壞的墊圈應立即更換。

每個絕緣子的上平面應保持水平，其傾斜度為 2mm。同一組四個支撐絕緣子應調整到同一水平面內，其平面度為 1mm。

全部安裝檢驗完畢后，應及時將頂梁上的絕緣子室內部清掃干凈，并密閉人孔門和蓋板。絕緣子殼體內加熱管支撐筒內外壁嚴禁防腐，避免加熱器溫度過高引燃防腐材料。絕緣子（含內部加熱管）安裝后，注意上部遮蓋，避免雜物掉入絕緣子殼體內部，徹底檢查內部清潔度后再封蓋。
